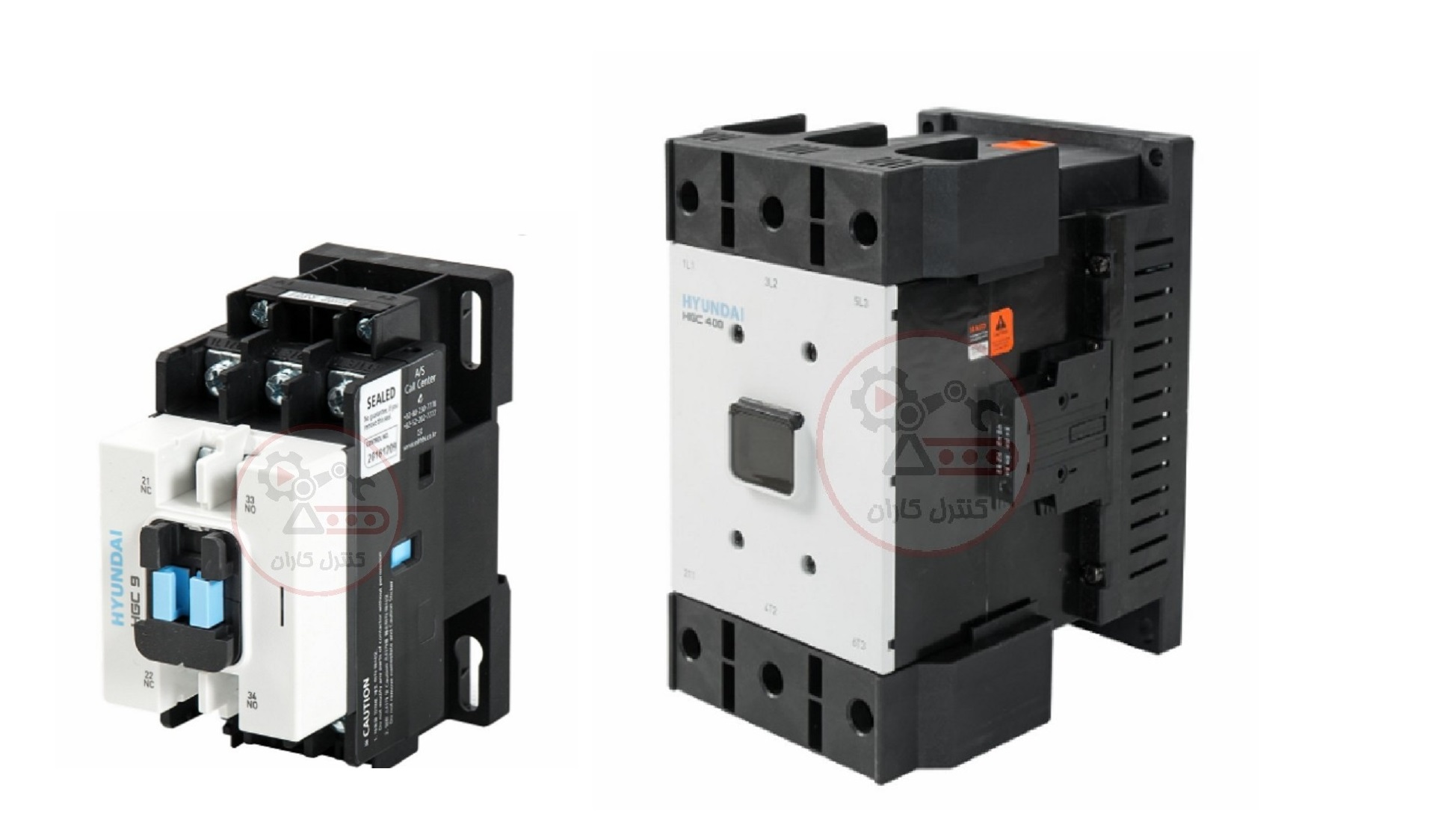

کنتاکتور هیوندای چیست؟ معرفی، ساختار و نحوه عملکرد
کنتاکتور هیوندای چیست؟ معرفی، ساختار و نحوه عملکرد در دنیای برق صنعتی و اتوماسیون، کنترل جریانهای الکتریکی بزرگ با سیگنالهای ضعیف فرمان، یکی از پایهایترین نیازهاست. برای این منظور از کلیدهای الکترومغناطیسی به نام کنتاکتور استفاده میشود. شرکت معتبر هیوندای الکتریک (Hyundai Electric) کره جنوبی یکی از بزرگترین و محبوبترین تولیدکنندگان این تجهیزات است. در این مقاله به بررسی ساختار، مکانیزم عملکرد و اجزای داخلی کنتاکتور هیوندای میپردازیم.
کنتاکتور هیوندای چگونه کار میکند؟
کنتاکتور یک کلید مغناطیسی است که با وصل شدن ولتاژ به بوبین (کوئل) آن، یک میدان مغناطیسی قوی ایجاد میکند. این میدان، هسته متحرک را به سمت هسته ثابت میکشد. با حرکت هسته، کنتاکتهای اصلی (پلاتینها) بسته شده و جریان برق سه فاز به موتور یا مصرفکننده منتقل میشود. با قطع ولتاژ فرمان بوبین، فنر بازگرداننده هسته را به جای اول بازمیگرداند و مدار قطع میشود.
ساختار داخلی کنتاکتور هیوندای
کنتاکتورهای هیوندای از اجزای بسیار باکیفیتی ساخته شدهاند که مهمترین آنها عبارتند از:
- بوبین (تحریککننده): سیمپیچی که با ولتاژهای مختلف (۲۴، ۱۱۰، ۲۲۰ یا ۳۸۰ ولت AC/DC) تحریک میشود.
- پلاتینها (کنتاکتهای اصلی):
- کنتاکتهای کمکی (Auxiliary Contacts): برای ارسال سیگنال وضعیت کنتاکتور به مدار فرمان یا PLC (معمولاً به صورت NO و NC).
- محفظه جرقهگیر (Arc Chute): دیوارههای سرامیکی یا فیبری برای خاموش کردن قوس الکتریکی ناشی از قطع و وصل جریان.
جدول مشخصات فنی کلی کنتاکتورهای هیوندای
| پارامتر فنی | توضیحات |
|---|---|
| کشور سازنده | کره جنوبی (Hyundai Electric) |
| استانداردها | IEC 60947-4-1, CE, UL |
| محدوده جریان کاری | ۹ الی ۸۰۰ آمپر |
| ولتاژ بوبین قابل پشتیبانی | 24V تا 440V (AC/DC) |
| نوع کنتاکتهای کمکی | قابلیت نصب از بغل و روبرو |
سوالات متداول
- مزیت اصلی کنتاکتور هیوندای نسبت به برندهای متفرقه چیست؟ کیفیت بالای پلاتینها و طول عمر مکانیکی/الکتریکی بالا همراه با قیمت مناسب در مقایسه با برندهای اروپایی.
