کلید فیوز چیست؟ بررسی کاربرد، انواع و مزایا
کلید فیوز یکی از تجهیزات مهم حفاظتی در سیستمهای برق صنعتی و ساختمانی است که وظیفه آن قطع و وصل جریان برق و محافظت از مدار در برابر اضافهبار و اتصال کوتاه میباشد. این تجهیز ترکیبی از یک کلید قطع و وصل و یک فیوز حفاظتی است و به همین دلیل در بسیاری از تابلوهای برق مورد استفاده قرار میگیرد.
کلید فیوز چیست؟

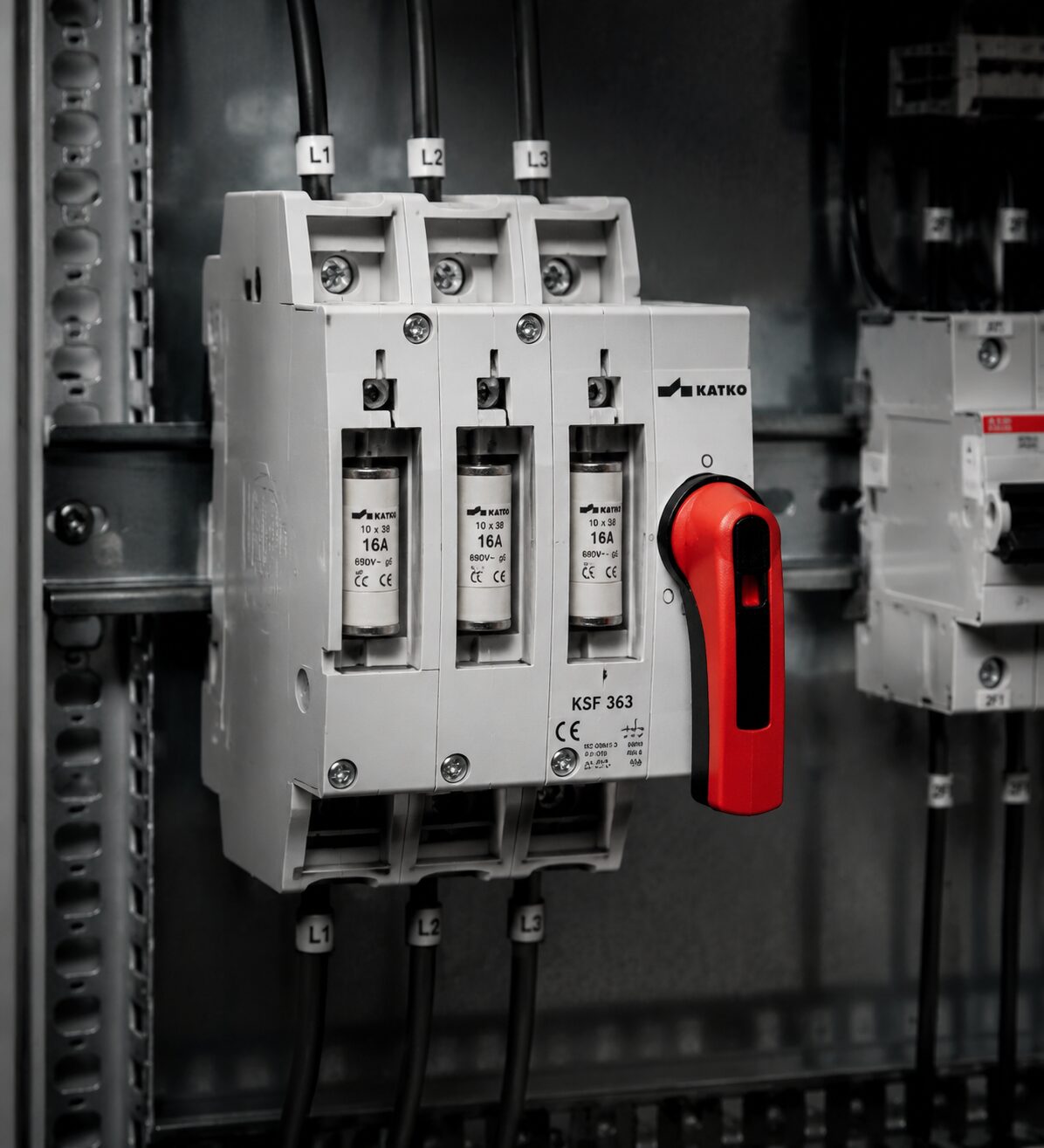

کلید فیوز (Fuse Switch Disconnector) وسیلهای است که از یک کلید مکانیکی و یک فیوز کارتریجی تشکیل شده است. در حالت عادی، این کلید برای قطع و وصل مدار استفاده میشود و در صورت بروز خطا مانند اتصال کوتاه یا اضافه جریان، فیوز داخل آن عمل کرده و مدار را قطع میکند.
به زبان ساده، کلید فیوز علاوه بر کنترل جریان برق، نقش مهمی در حفاظت از تجهیزات الکتریکی نیز دارد.
کاربرد کلید فیوز
کلید فیوز در بسیاری از سیستمهای الکتریکی استفاده میشود، از جمله:
- تابلوهای برق صنعتی
- تابلوهای توزیع ساختمان
- تابلوهای بانک خازنی
- حفاظت از الکتروموتورها
- خطوط توزیع برق کارخانهها
- سیستمهای روشنایی صنعتی
به دلیل قابلیت اطمینان بالا، این تجهیز در بسیاری از پروژههای صنعتی به عنوان یکی از تجهیزات اصلی حفاظتی استفاده میشود.
انواع کلید فیوز
کلید فیوزها بر اساس نوع کاربرد و ساختار به چند دسته تقسیم میشوند:
کلید فیوز تک پل
برای مدارهای تک فاز استفاده میشود و معمولاً در تابلوهای کوچک کاربرد دارد.
کلید فیوز سه پل
در سیستمهای سه فاز صنعتی استفاده میشود و رایجترین نوع کلید فیوز در تابلوهای برق صنعتی است.
کلید فیوز قابل قطع زیر بار
این نوع کلید فیوز میتواند در هنگام عبور جریان نیز مدار را قطع کند و ایمنی بیشتری ایجاد میکند.
کلید فیوز تیغهای
دارای تیغههای فلزی است و معمولاً در تابلوهای قدیمی یا سیستمهای توزیع خاص استفاده میشود.
اجزای اصلی کلید فیوز
یک کلید فیوز معمولاً از اجزای زیر تشکیل شده است:
- بدنه عایق
- دسته یا اهرم قطع و وصل
- پایه نگهدارنده فیوز
- فیوز کارتریجی
- ترمینالهای اتصال
این اجزا در کنار هم باعث میشوند کلید فیوز هم نقش کلید قطع و وصل و هم حفاظت الکتریکی را انجام دهد.
مزایای استفاده از کلید فیوز
استفاده از کلید فیوز در سیستمهای الکتریکی مزایای زیادی دارد:
- محافظت در برابر اتصال کوتاه
- جلوگیری از آسیب به تجهیزات
- ایمنی بالا در تابلو برق
- امکان قطع و وصل آسان مدار
- نصب و نگهداری ساده
- قیمت مناسب نسبت به برخی تجهیزات حفاظتی
تفاوت کلید فیوز با کلید مینیاتوری
اگرچه هر دو برای حفاظت مدار استفاده میشوند، اما تفاوتهایی دارند:
کلید فیوز معمولاً در جریانهای بالا و کاربردهای صنعتی استفاده میشود، در حالی که کلید مینیاتوری بیشتر در مصارف خانگی و جریانهای پایین کاربرد دارد.
همچنین در کلید فیوز، در صورت سوختن فیوز باید آن را تعویض کرد، اما در کلید مینیاتوری میتوان آن را مجدداً وصل کرد.
نکات مهم در انتخاب کلید فیوز
برای انتخاب یک کلید فیوز مناسب باید به موارد زیر توجه کنید:
- جریان نامی
- ولتاژ کاری
- نوع فیوز مورد استفاده
- تعداد پل
- کیفیت و برند سازنده
انتخاب صحیح این تجهیز میتواند از بروز بسیاری از مشکلات در سیستم برق جلوگیری کند.
جمعبندی
کلید فیوز یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق است که علاوه بر قطع و وصل مدار، از تجهیزات در برابر اضافه جریان و اتصال کوتاه محافظت میکند. استفاده از کلید فیوز مناسب در تابلوهای برق صنعتی و ساختمانی باعث افزایش ایمنی و کاهش آسیب به تجهیزات الکتریکی میشود.
