کنتاکتور خازنی چیست و چه تفاوتی با کنتاکتور معمولی دارد؟
در سیستمهای برق صنعتی، مدیریت توان راکتیو و اصلاح ضریب قدرت (Power Factor Correction) اهمیت ویژهای دارد. ابزار اصلی برای این کار، بانکهای خازنی هستند. اما اتصال مستقیم خازن به شبکه میتواند چالشهای جدی ایجاد کند. اینجاست که کنتاکتور خازنی به عنوان راهکاری تخصصی وارد عمل میشود.

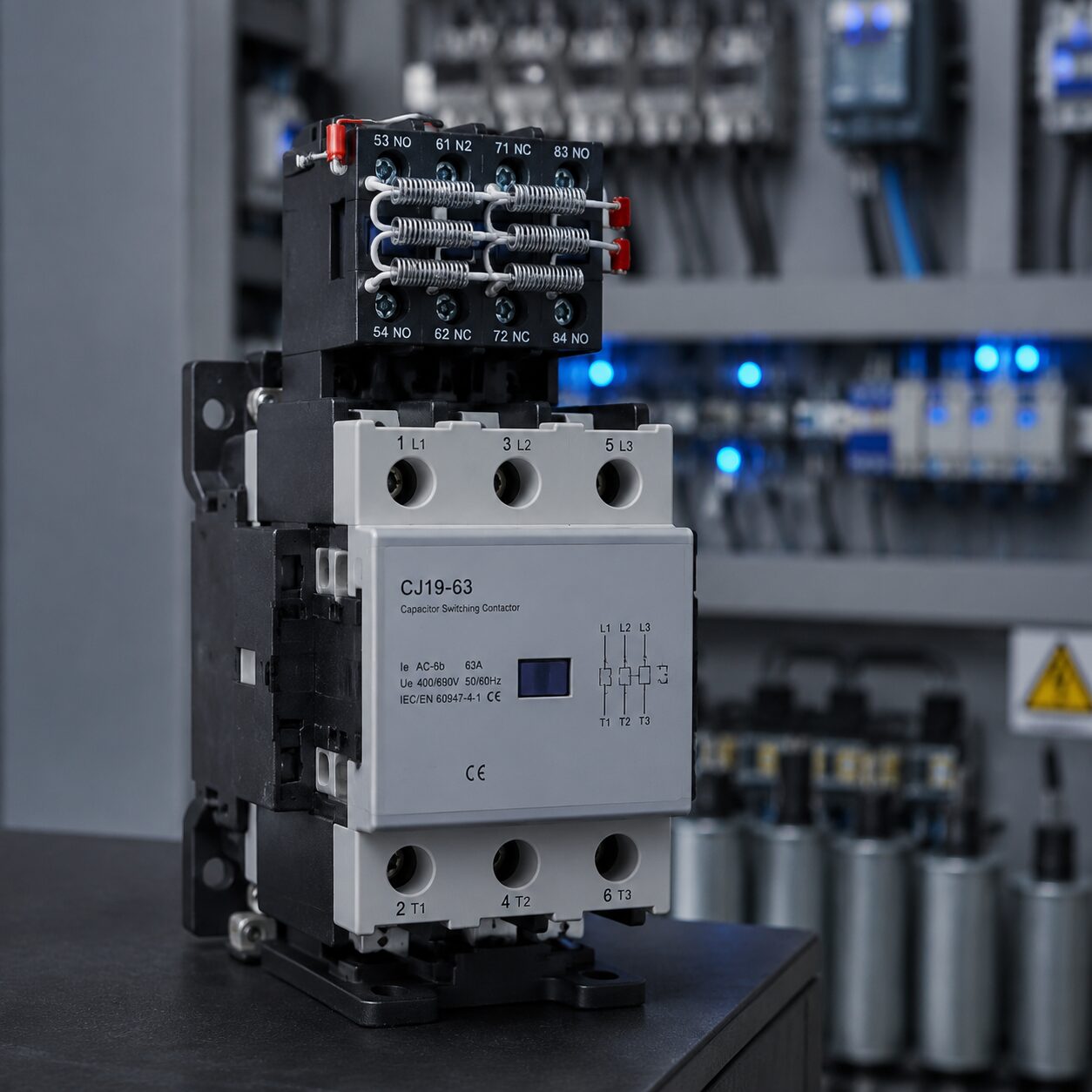

کنتاکتور خازنی چیست؟
کنتاکتور خازنی یک کلید الکترومکانیکی است. که بهطور اختصاصی برای کنترل و سوئیچینگ. خازنهای اصلاح ضریب قدرت طراحی شده است. این کنتاکتورها مجهز به کنتاکتهای کمکی پیشوصل (Early Make) و مقاومتهای محدودکننده هستند که از آسیب دیدن تجهیزات جلوگیری میکنند.
چرا نمیتوان از کنتاکتور معمولی برای خازن استفاده کرد؟
هنگام وصل شدن یک خازن به شبکه، جریان لحظهای بسیار شدیدی (جریان هجومی یا Inrush Current) ایجاد میشود. این جریان میتواند تا ۳۰ برابر جریان نامی خازن باشد.
استفاده از کنتاکتور معمولی باعث بروز مشکلات زیر میشود:
- جوش خوردن کنتاکتها: جریان هجومی بالا باعث ذوب شدن و چسبیدن تیغههای کنتاکتور میشود.
- کاهش طول عمر خازن: تنشهای الکتریکی مداوم باعث دفرمه شدن و خرابی زودرس خازن میشود.
- ایجاد نویز و اختلال: جریانهای لحظهای بالا باعث ایجاد نوسانات شدید در شبکه و آسیب به تجهیزات حساس الکترونیکی میشود.
ساختار و طرز کار کنتاکتور خازنی
کنتاکتور خازنی از دو بخش اصلی تشکیل شده است:
- کنتاکتهای کمکی با مقاومت سری: این کنتاکتها چند میلیثانیه زودتر از کنتاکتهای اصلی بسته میشوند. جریان اولیه از طریق این مقاومتها عبور کرده و دشارژ میشود تا شدت جریان هجومی کنترل شود.
- کنتاکتهای اصلی: پس از اینکه جریان اولیه توسط مقاومتها محدود شد. کنتاکتهای اصلی بسته شده و جریان کامل خازن را عبور میدهند. در این لحظه کنتاکتهای کمکی از مدار خارج میشوند.
مزایای استفاده از کنتاکتور خازنی
- افزایش طول عمر خازن: به دلیل کاهش تنشهای الکتریکی در لحظه سوئیچینگ.
- پایداری شبکه: جلوگیری از افت ولتاژ لحظهای ناشی از جریانهای هجومی.
- کاهش هزینههای نگهداری: به دلیل عدم خال زدن و خرابی تیغههای کنتاکتور.
- ایمنی بالا: جلوگیری از انفجار احتمالی خازنها یا آسیب به فیوزها.
تفاوت کنتاکتور خازنی و کنتاکتور معمولی (در یک نگاه)
| ویژگی | کنتاکتور خازنی | کنتاکتور معمولی (AC-3) |
|---|---|---|
| مقاومت محدودکننده | دارد (برای کنترل جریان هجومی) | ندارد |
| کنتاکت کمکی پیشوصل | دارد | ندارد |
| کاربرد اصلی | بانکهای خازنی و بارهای خازنی | الکتروموتورها و بارهای سلفی |
| تحمل جریان لحظهای | بسیار بالا | متوسط |
نکات مهم در انتخاب و خرید کنتاکتور خازنی
برای خرید یک کنتاکتور خازنی مناسب، به موارد زیر توجه کنید:
- توان خازن (kVAR): ظرفیت کنتاکتور باید با توان خازن (مثلاً ۱۲.۵، ۲۵ یا ۵۰ کیلووار) متناسب باشد.
- ولتاژ نامی: معمولاً برای شبکههای ۴۰۰ یا ۴۴۰ ولت انتخاب میشوند.
- برند سازنده: برندهای معتبری مانند اشنایدر (Schneider)، زیمنس (Siemens)، الاس (LS) و هیوندای (Hyundai) بهترین عملکرد را دارند.
- دمای کاری: اطمینان حاصل کنید که کنتاکتور در دمای داخل تابلو برق عملکرد پایداری دارد.
نتیجهگیری
اگر به دنبال بهینهسازی مصرف انرژی و حفظ سلامت بانک خازنی خود هستید، استفاده از کنتاکتور خازنی یک انتخاب غیرقابل اجتناب است. این تجهیز نه تنها هزینههای تعمیرات شما را کاهش میدهد، بلکه ایمنی کل سیستم برق صنعتی شما را تضمین میکند.
