هرکدام چه کاربردی دارند؟
آشنایی با انواع خازن
خازنها از نظر ساختار، جنس دیالکتریک، شکل ظاهری، ظرفیت و نوع کاربرد به دستههای مختلفی تقسیم میشوند. شناخت انواع خازن برای طراحی مدار، تعمیر تجهیزات، انتخاب قطعه مناسب و استفاده در برق صنعتی اهمیت زیادی دارد.
به طور کلی خازنها به دو گروه اصلی تقسیم میشوند:
- خازنهای ثابت
- خازنهای متغیر
1. ثابت
خازن ثابت ظرفیتی مشخص دارد و پس از ساخت، مقدار آن تغییر نمیکند.
سرامیکی
خازن سرامیکی یکی از رایجترین انواع خازن است که در مدارهای الکترونیکی بسیار استفاده میشود. این خازن اندازه کوچکی دارد و برای فرکانسهای بالا مناسب است.
کاربردها:
- حذف نویز
- فیلتر کردن سیگنال
- مدارهای فرکانس بالا
- بردهای الکترونیکی
خازن الکترولیتی
این نوع خازن ظرفیت بالایی دارد و در مدارهایی که به ذخیره انرژی بیشتری نیاز دارند، استفاده میشود. خازن الکترولیتی معمولاً قطبدار است.
کاربردها:
- منبع تغذیه
- صاف کردن ولتاژ
- ذخیره انرژی
- تقویتکنندهها

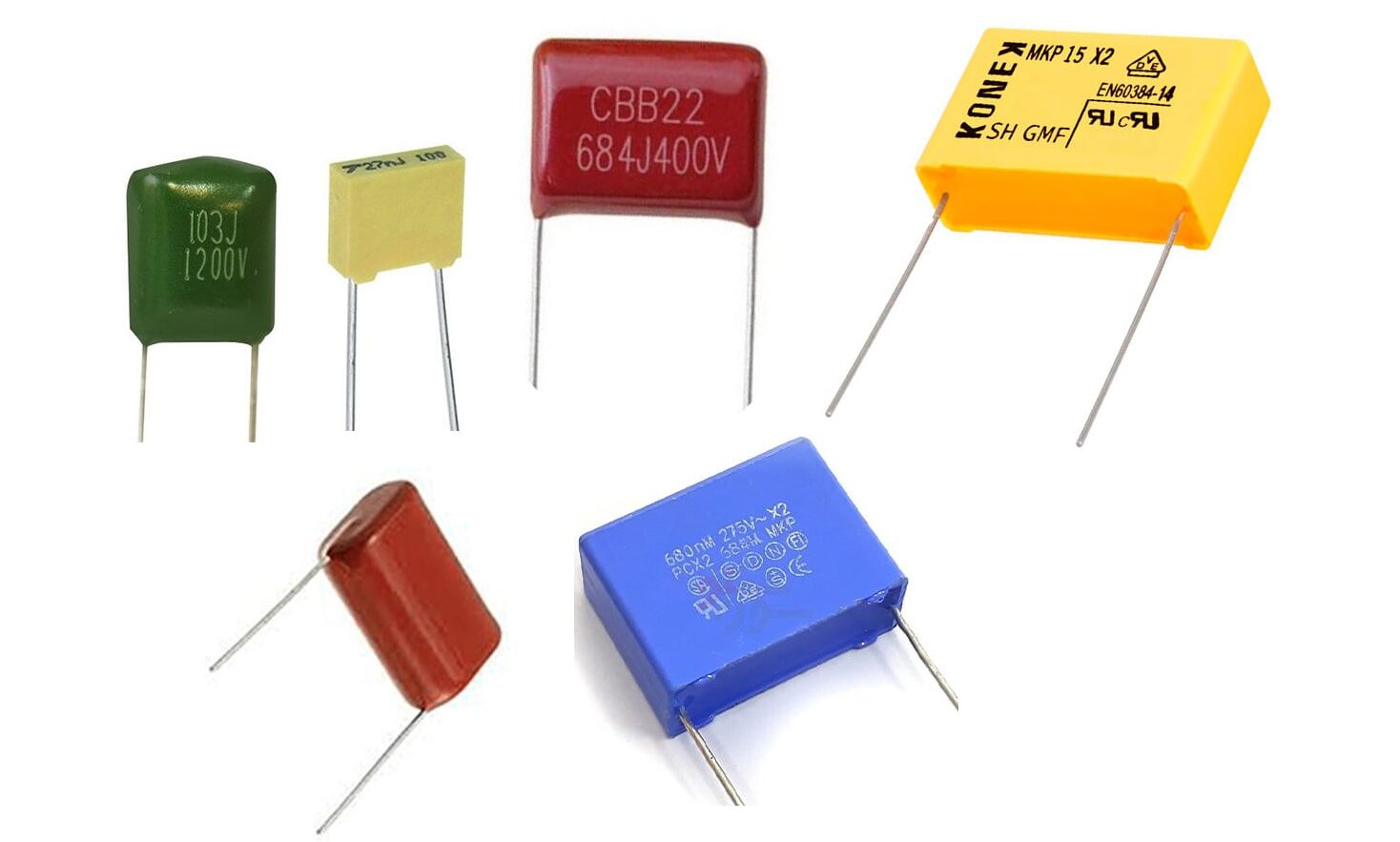

فیلمی
خازن فیلمی از مواد پلاستیکی به عنوان دیالکتریک استفاده میکند و دقت و پایداری بالایی دارد.
کاربردها:
- مدارهای صوتی
- مدارهای دقیق
- فیلترها
- کاربردهای صنعتی
میکا
خازن میکا دارای پایداری بالا و تلفات کم است و بیشتر در مدارهای فرکانسی و دقیق استفاده میشود.
روغنی
خازن روغنی بیشتر در کاربردهای قدرت و برق صنعتی مورد استفاده قرار میگیرد.
کاربردها:
- تجهیزات فشار قوی
- سیستمهای صنعتی
- اصلاح ضریب توان
2. خازن متغیر
خازن متغیر ظرفیتی قابل تنظیم دارد و در مدارهایی استفاده میشود که نیاز به تنظیم دستی یا دقیق ظرفیت وجود دارد.
کاربردها:
- گیرندههای رادیویی
- مدارهای تنظیم فرکانس
- تجهیزات مخابراتی
دستهبندی دیگر خازنها از نظر کاربرد
راهانداز
برای ایجاد گشتاور اولیه در موتورهای تکفاز استفاده میشود.
دائم کار
در طول کارکرد موتور در مدار باقی میماند و به بهبود راندمان کمک میکند.
صنعتی
در تابلوهای برق و بانکهای خازنی برای اصلاح ضریب توان و کاهش توان راکتیو استفاده میشود.
تفاوت انواع خازن در چیست؟
تفاوت خازنها معمولاً در این موارد است:
- نوع دیالکتریک
- مقدار ظرفیت
- تحمل ولتاژ
- دقت
- طول عمر
- کاربرد
- قطبدار یا بدون قطب بودن
چگونه خازن مناسب را انتخاب کنیم؟
برای انتخاب خازن مناسب باید به این عوامل توجه شود:
- ظرفیت مورد نیاز
- ولتاژ کاری
- نوع مدار
- دمای کاری
- فرکانس عملکرد
- ابعاد و فضای نصب
- طول عمر
مهمترین کاربردهای خازن
1. ذخیره انرژی الکتریکی
خازن میتواند انرژی را برای مدت کوتاه ذخیره کند و در زمان لازم آزاد نماید.
2. حذف نویز و نوسان
در بردهای الکترونیکی، خازن برای کاهش نویز و صاف کردن ولتاژ به کار میرود.
3. راهاندازی موتورهای الکتریکی
در موتورهای تکفاز، خازن نقش مهمی در راهاندازی و بهبود عملکرد موتور دارد.
4. اصلاح ضریب توان
در سیستمهای برق صنعتی، خازن برای کاهش توان راکتیو و اصلاح ضریب توان استفاده میشود.
5. کوپلینگ و دکوپلینگ
در مدارهای الکترونیکی، خازن برای عبور سیگنال AC و جلوگیری از عبور DC استفاده میشود.
تفاوت خازن با باتری
اگرچه هر دو توانایی ذخیره انرژی دارند، اما خازن و باتری کاملاً متفاوت هستند. باتری انرژی را بهصورت شیمیایی ذخیره میکند و میتواند برای مدت طولانی انرژی بدهد، اما خازن انرژی را بهصورت میدان الکتریکی ذخیره میکند و برای زمان کوتاه اما با سرعت بالا آزاد میسازد.
چرا شناخت عملکرد خازن اهمیت دارد؟
شناخت اینکه خازن چیست و چگونه کار میکند برای افرادی که در حوزه برق، الکترونیک، تعمیرات، تابلو برق، سیستمهای صنعتی و حتی لوازم خانگی فعالیت میکنند، بسیار مهم است. بدون درک درست عملکرد خازن، تحلیل مدارها و تشخیص ایرادات فنی دشوار خواهد بود.
جمعبندی
انواع خازن شامل خازن سرامیکی، الکترولیتی، فیلمی، روغنی، میکا، متغیر، راهانداز، دائم کار و صنعتی هستند. هرکدام ویژگیها و کاربردهای خاص خود را دارند و انتخاب درست آنها تأثیر مستقیمی بر عملکرد مدار و تجهیزات دارد.
